SRv6探險之旅（2）技術與測試方法解讀（下）
隨著SRv6技術應用的日益普及，其測試工作的重要性也日益凸顯。通過全面的測試，我們可以有效驗證網絡設備在SRv6控制面協議以及處理SRv6流量時是否符合相關標準和規范，例如SID的識別與處理、Segment List的解析與流量轉發等，這不僅有助于確保不同設備間的互操作性，還能通過測試深入評估網絡設備在處理SRv6流量時的性能表現，包括轉發吞吐量、丟包率、時延等一系列關鍵指標，從而為SRv6技術的廣泛應用提供有力保障。
上一篇文章《SRv6探險之旅（1）技術與測試方法解讀（上）》闡述了SRv6 的原理部分，而本文將在此基礎上，進一步介紹Spirent TestCenter如何配置及測試SRv6，包括：
1. SRv6 流量構造
2. ISIS for SRv6測試
3. OSPFv3 for SRv6測試
4. BGP SRv6 Policy測試
1、SRv6 流量構造
在掌握SRv6的基本原理之后，在構建SRv6流量時便顯得簡單多了。在Spirent TestCenter，我們可通過創建Raw Stream，并定義SR Header及目的IPv6地址等信息，能夠輕松生成源節點或任意段端點的SRv6數據包。這一方法可有效地驗證被測設備在作為SRv6 Policy Transit節點或Egress節點時轉發SRv6流量、處理SRH以及解封裝SRv6報文等方面的性能。
以下是Spirent TestCenter中配置SRv6 Raw Stream的步驟：
--測試端口添加一條Raw StreamBlock
--構造SRv6 Stream的報文封裝，默認為IPv4封裝，刪除原IPv4 header
--添加IPv6 Header、IPv6 SR Header及SRv6 Payload（如 Payload內層報文為IPv4）

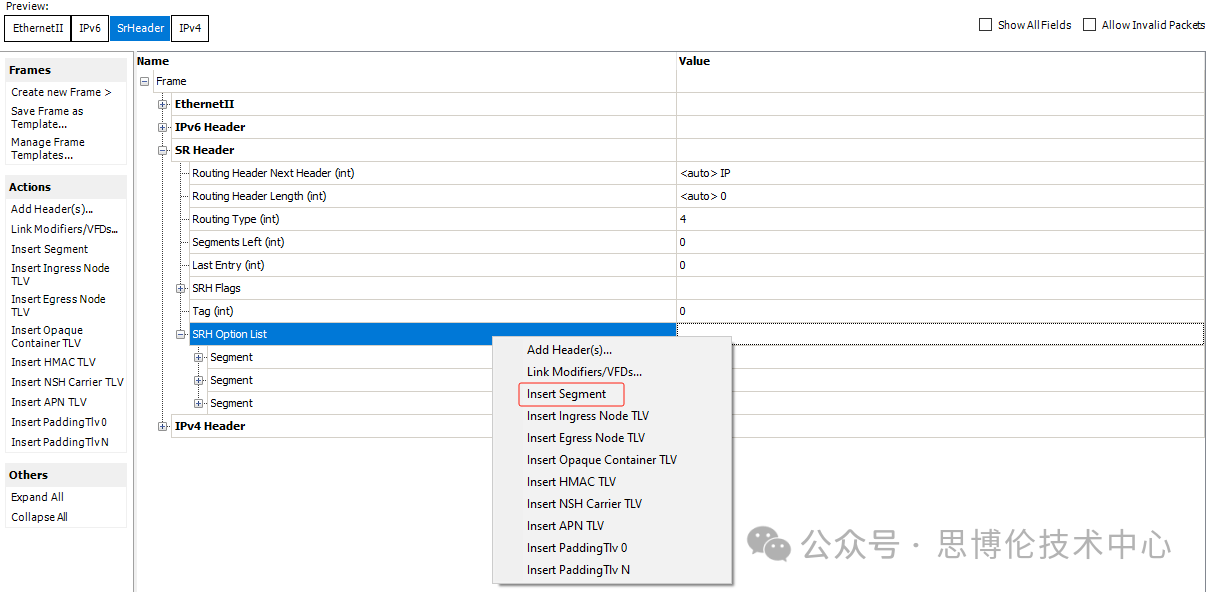

--SRH Option List右鍵添加Segments

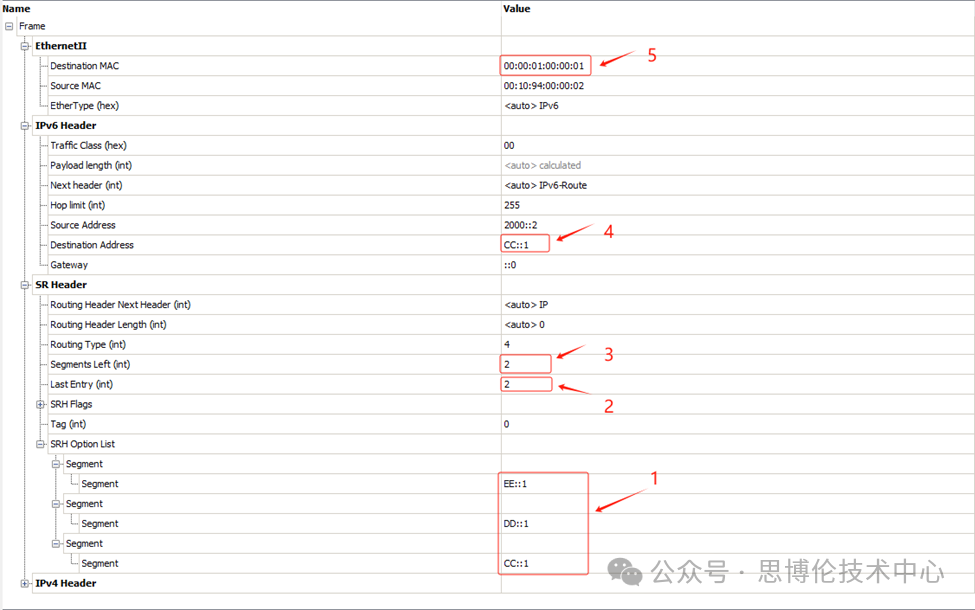

--編輯SRv6 Stream的各個Header相關字段
2. Last Entry：SRH頭中Segment List最后一個元素的索引，如上圖的Last Entry值為2，即轉發路徑的第一個SID的索引值
3. Segment Left：剩余未處理的Segment 個數，每處理完一個SID，SL值減1，如上圖的Segment Left值為2，即當前的SL指向第一個SID
4. IPv6 Destination：SRv6報文的目的地址，即SL指針?biāo)赶虻腟ID 地址
5. Destination MAC：和測試儀互連的DUT接口MAC地址

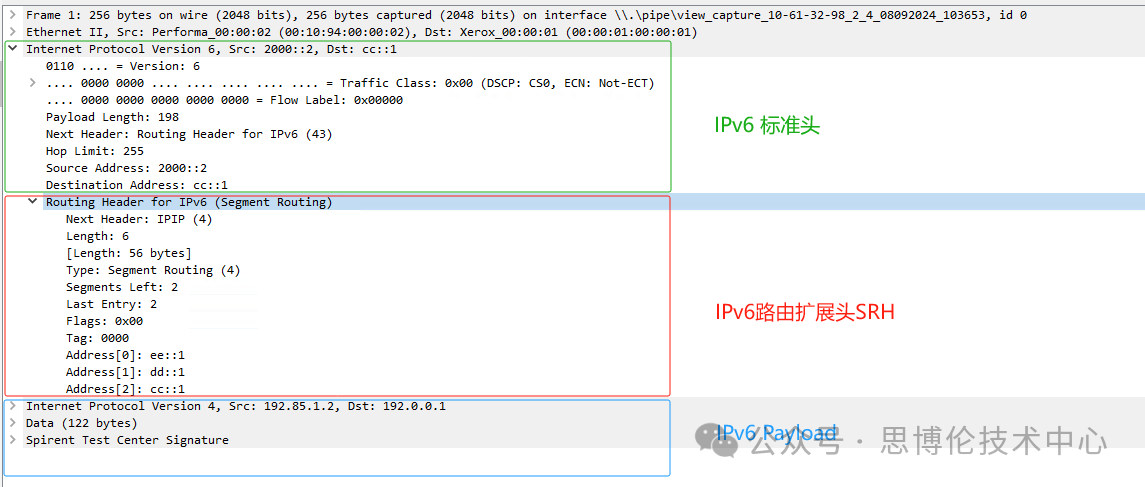

--根據如上的配置，Spirent Testcenter生成的SRv6報文解析如下
2、ISIS For SRv6 測試
在上一篇文章中，我們已介紹ISIS協議對于SRv6擴展的TLV及Sub-TLV。本章節將說明如何利用Spirent TestCenter配置ISIS協議，以通告SRv6的Locator及各類SID的Sub-TLV，旨在驗證被測設備生成及處理Locator路由及SID表項方面的能力。

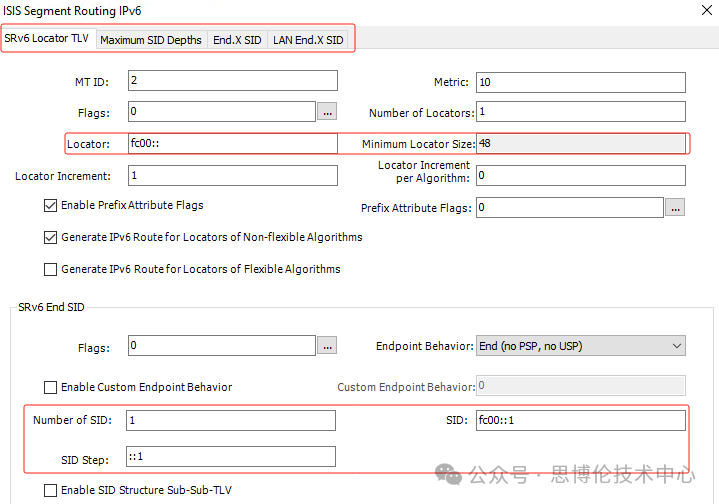

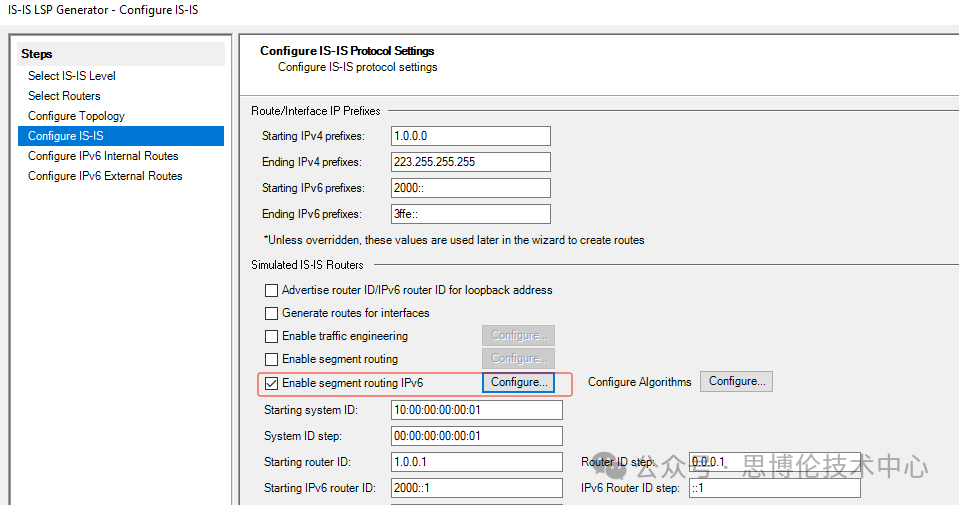

--添加ISIS Device并生成ISIS LSP，在生成ISIS LSP 的配置向?qū)Р襟E，使能SRv6

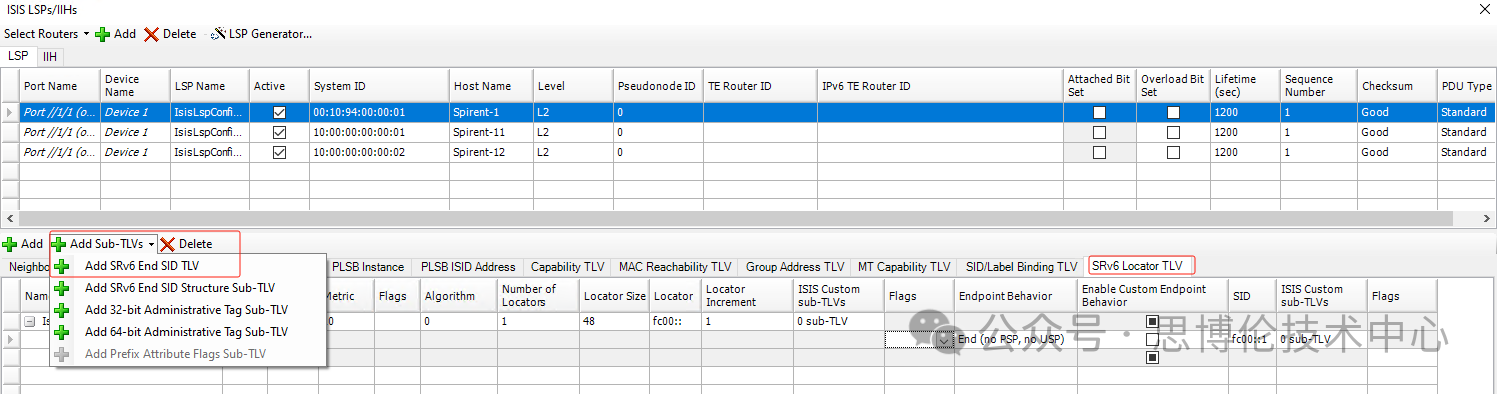

--或可通過編輯ISIS LSP 通告SRv6 Locator TLV及End.x/End SID 的Sub-TLV

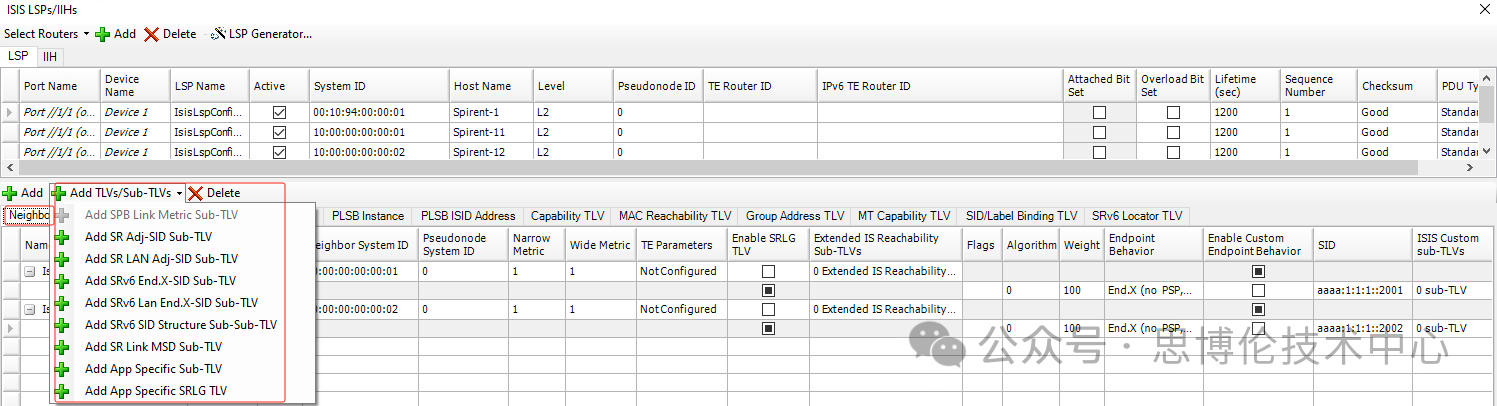

通告SRv6 End.X/LAN End.X SID的Sub-TLV，在Neighbor TLV下添加

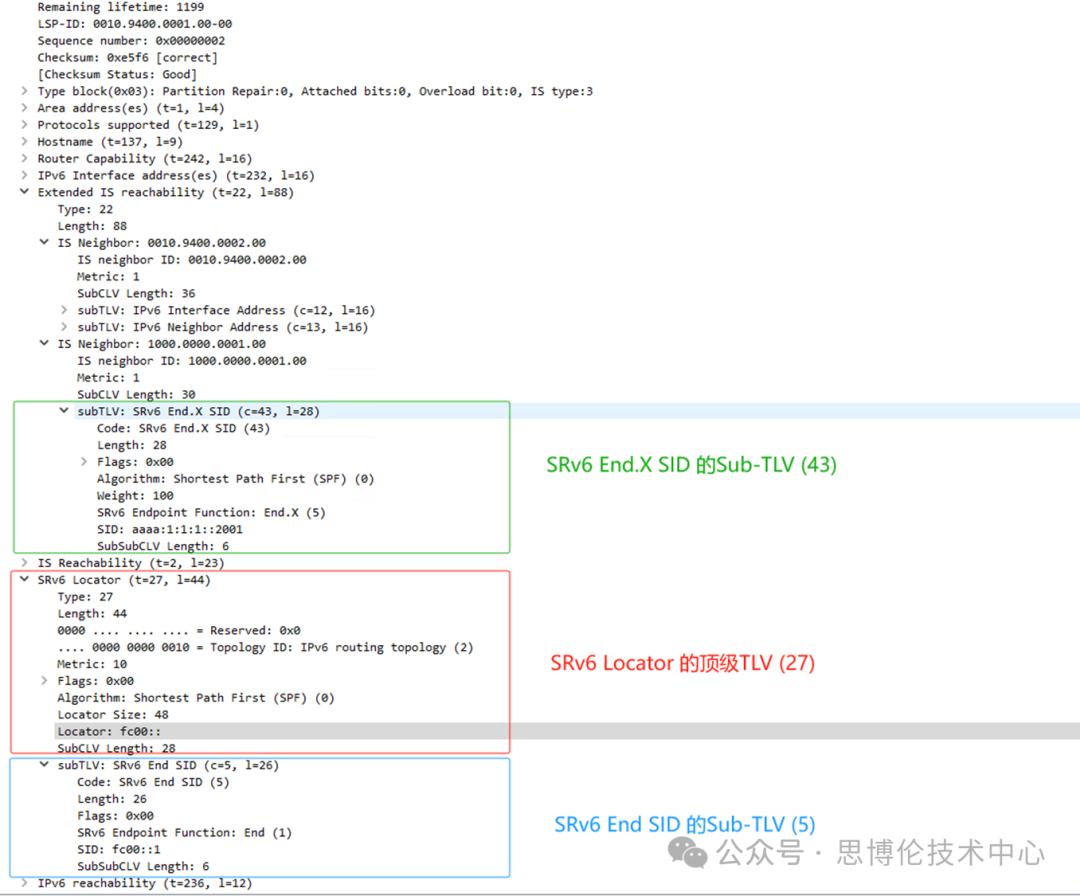

--配置完成，點擊Start Device并通告ISIS LSP，抓包可觀察到ISIS報文解析后的SRv6 TLV字段
3、OSPFv3 For SRv6測試
類似于ISIS SRv6擴展，OSPFv3的SRv6擴展同樣能夠通告Locator信息與SID信息。通過傳播SRv6 Locator LSA和Router LSA并攜帶End SID/End.X SID，使其服務于路徑編程，以驗證被測設備對于OSPFv3 SRv6的支持和處理能力。以下是Spirent TestCenter配置OSPFv3 SRv6的具體方法：

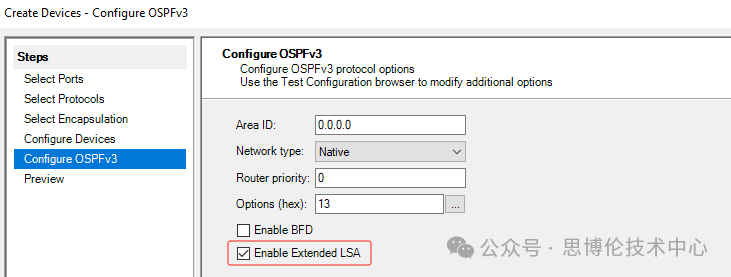

--OSPFv3 Device使能擴展LSA

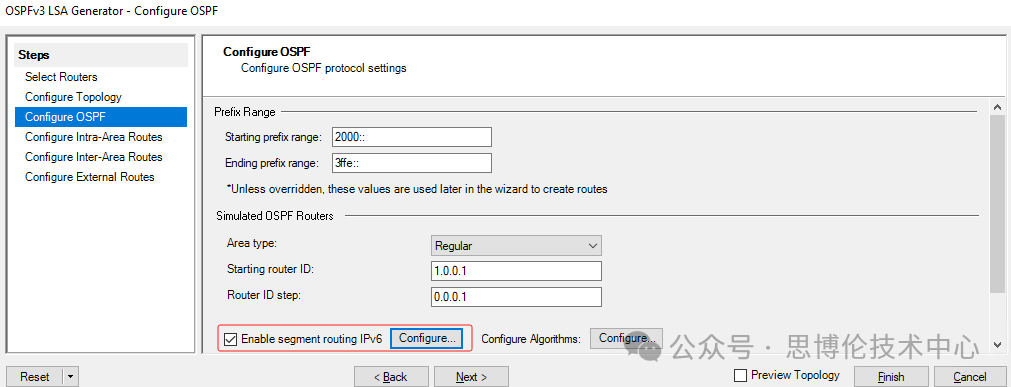

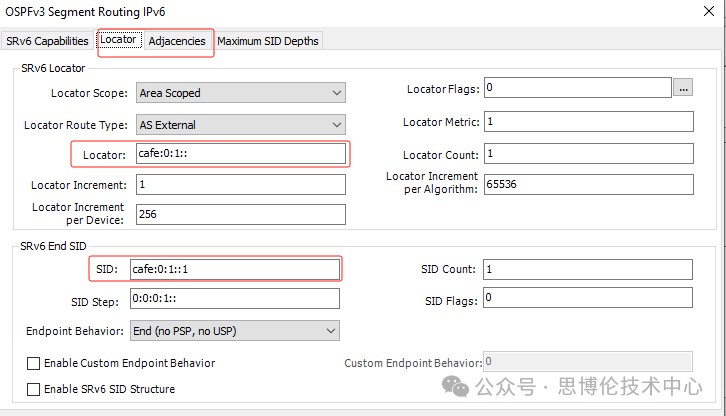

--在生成OSPFv3 LSA 的配置向?qū)Р襟E，使能SRv6，配置Locator，End-SID及Adjacencies END.X SID等
--或可通過編輯OSPFv3 LSA 通告SRv6 Locator LSA及End.x/End SID 的Sub-TLV

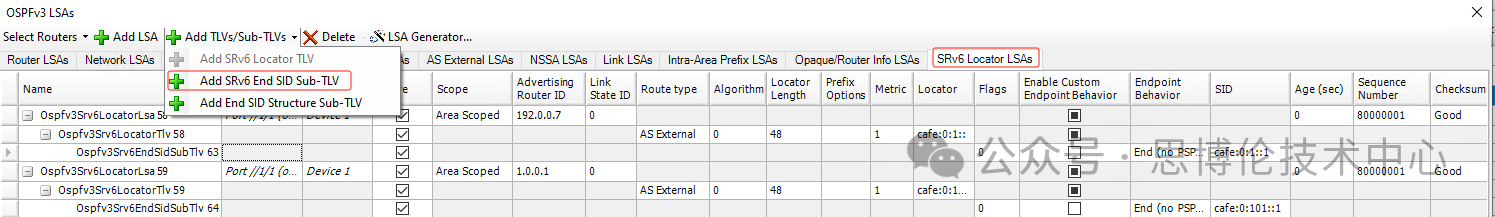

通告SRv6 Locator LSA及End SID 的Sub-TLV，在SRv6 Locator LSA下添加

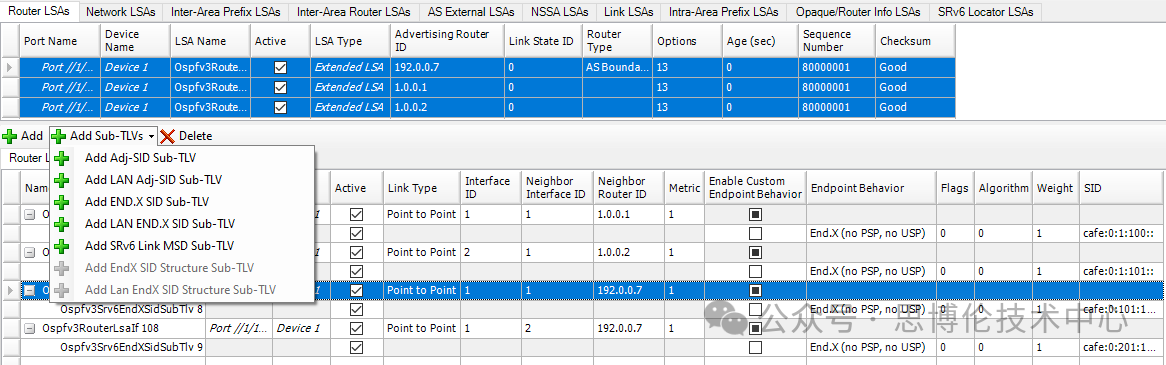

通告SRv6 End.X/LAN End.X SID的Sub-TLV，在Router LSA下添加

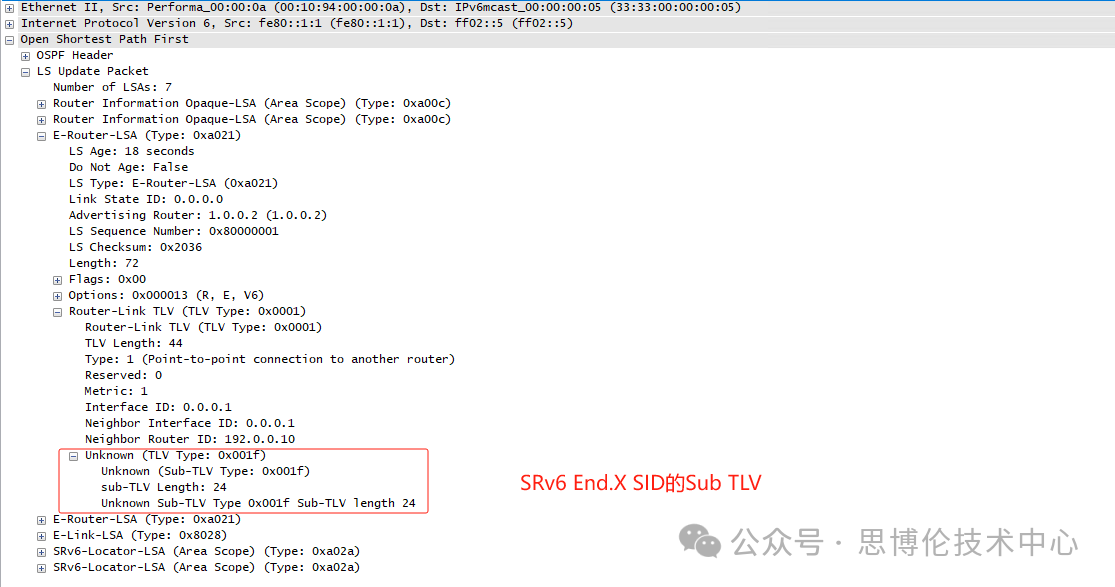

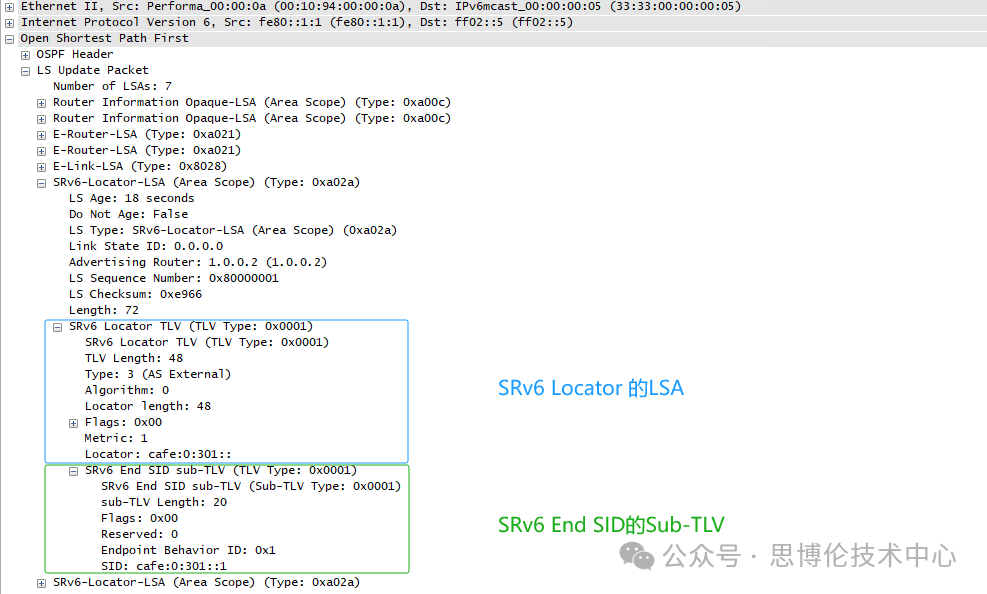

--配置完成，點擊Start Device并通告OSPFv3 LSA，抓包可觀察OSPFv3報文解析后的SRv6 字段
4、BGP SRv6 Policy測試
Spirent TestCenter具備仿真SDN控制器的能力，能夠利用Netconf、PCEP以及BGP等協議，將SRv6 Policy部署至轉發設備中。鑒于BGP協議其高度的成熟性且功能豐富、互通性好等優勢，已然成為了SDN南向協議的主流選擇。本章節介紹Spirent TestCenter如何利用BGP協議，實現SRv6 Policy路由的通告過程。

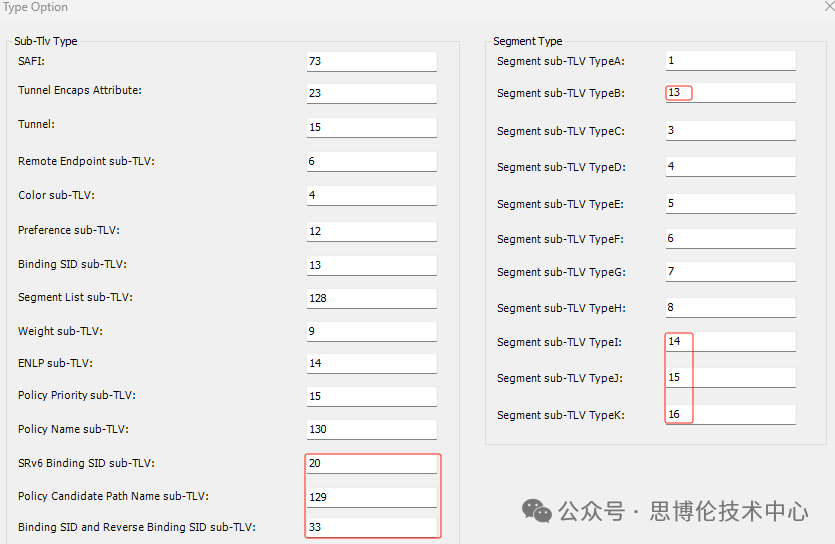

2、更新部分Segment Sub-TLV 的Type.
--創建IPv6的BGP

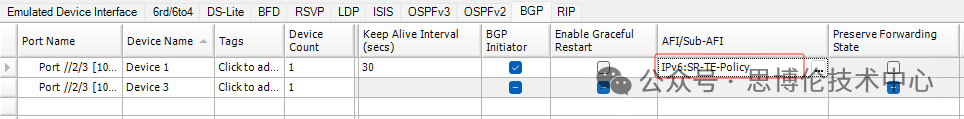

--配置AFI/Sub-AFI為IPv6:SR-TE-Policy

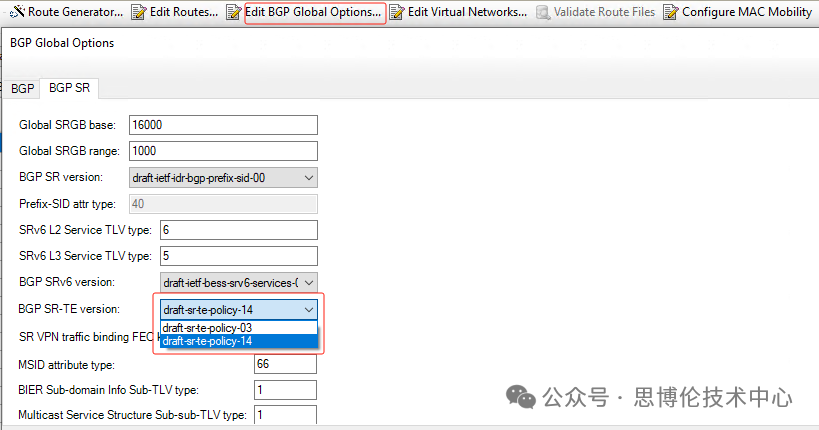

--選擇BGP SR-TE version，可根據被測設備支持情況選擇

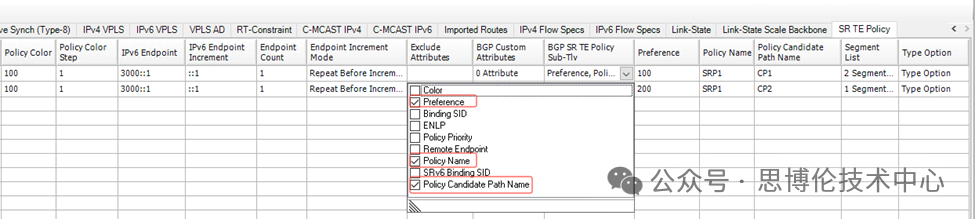

--添加SR-TE Policy 路由，指定IP version 、SRv6 Policy的color和endpoint 地址
--指定通告SRv6 Policy路由時需要攜帶的Sub-TLV，例如Policy Name, CP (Candidate Path) Name及Preference等
--為每個CP設計轉發路徑Segment List并添加SID

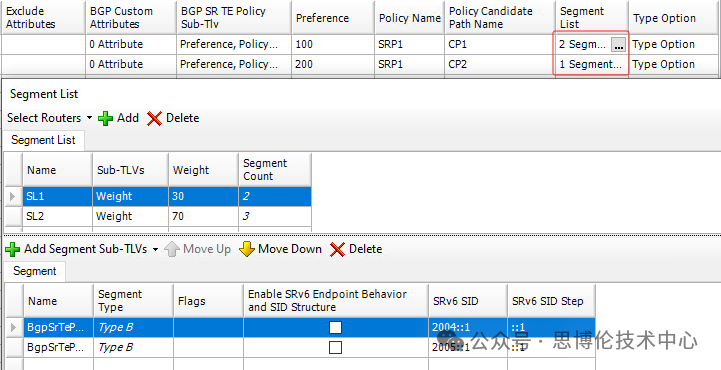

每個CP可配置多個Segment List，在多個Segment List間，接收SRv6 Policy路由的源節點設備可根據配置的Sub-TLV Weight（可選）為不同的Segment List 指定不同的權重，以實現非等價負載分擔。每個Segment List可配置多個SID，在draft-sr-te-policy-03版本下，Type 2的Sub-TLV表示SRv6 SID；在draft-sr-te-policy-14版本下，Type B(13) 的Sub-TLV表示SRv6 SID。

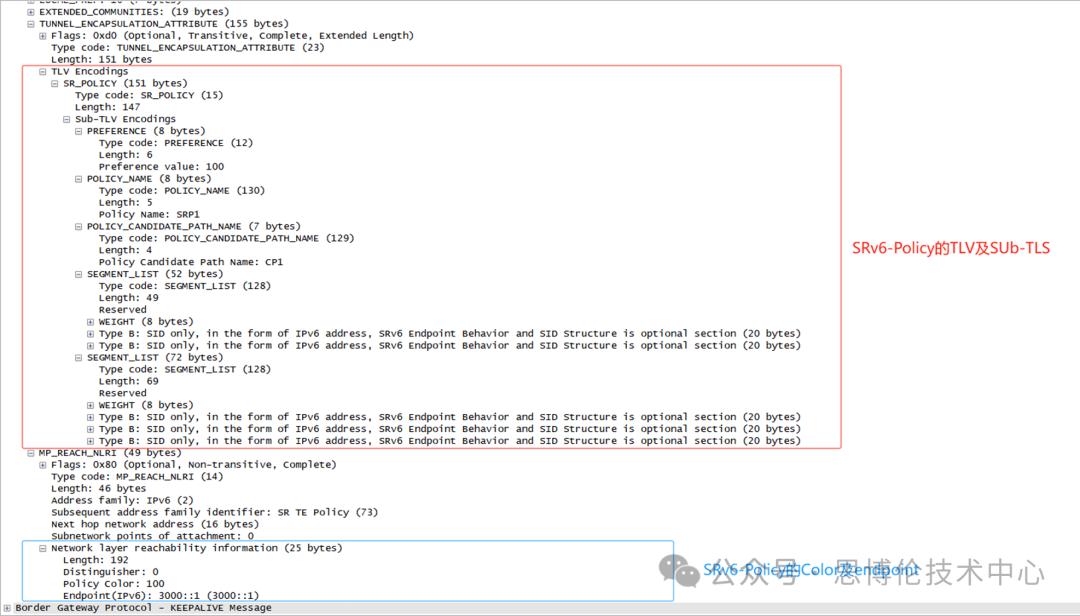

--BGP 通告的SRv6-Policy路由解析如下
上述內容僅是SRv6測試領域的冰山一角，隨著SRv6技術的不斷成熟，其應用場景也越來越廣。后續還將介紹SRv6在VPN 場景的測試，敬請持續關注。
