思博倫Octobox TR398 自動化使用指南：接收靈敏度測試
TR398是國際寬帶論壇（Broadband Forum）在2019年世界移動通信大會（MWC）上發布的一項用于室內WIFI性能測試的標準。當前發布的版本是TR398-issue2。作為業界唯一的性能測試標準，TR398為評測WiFi產品性能提供了一套測試框架和用例, 對最終用戶以及運營商都是大有裨益的。本文我們主要介紹一下TR398協議中Case 6.1.1 接收靈敏度的測試方法和步驟。
Receiver Sensitivity Test在TR398-issue2的編號是6.1.1，是驗證被測物RF能力的測試用例。通過使用測試儀作為WiFi工作站（STA），在弱信號下，測試RF信號是否仍然可以被正確接收和解調出來。較好的測試結果事實上可以反應DUT(通常是AP)在距離較遠的情況下仍然可以提供很好的WiFi服務。
TR398標準中對這個測試方法的描述是：它是一項可選的測試，使用一種簡單的測試方法，通過逐漸增加被測物（DUT）與 工作站（STA）之間的衰減，然后發送流量，來得到測試結果。隨著DUT與STA之間衰減逐漸增加，STA的編碼被限制到單一編碼策略（Coding scheme），最終導致鏈路協商速率降級。而鏈路降級發生的那一刻，衰減值會被記錄下來作為測量的結果。 鏈路降級是通過統計包出錯率(Packet Error Rate) 大于一個閾值來實現。6.1.1測試步驟描述到：DUT 與STA 之間的衰減器以1dB的步長逐漸增加，每增加一次衰減，從STA 向DUT打流量并統計PER。當PER 大于10%，則記錄這一時刻的衰減值作為近似的接收靈敏度值。這個值越大，說明DUT在信號弱的時候還能保持很好RF鏈路狀態，從而靈敏度更好。
被測物DUT需要被設置為NSS=1,即一條空間流。被測物需要設置為下表中的配置：
設置轉臺角度為0度，DUT置于轉臺上

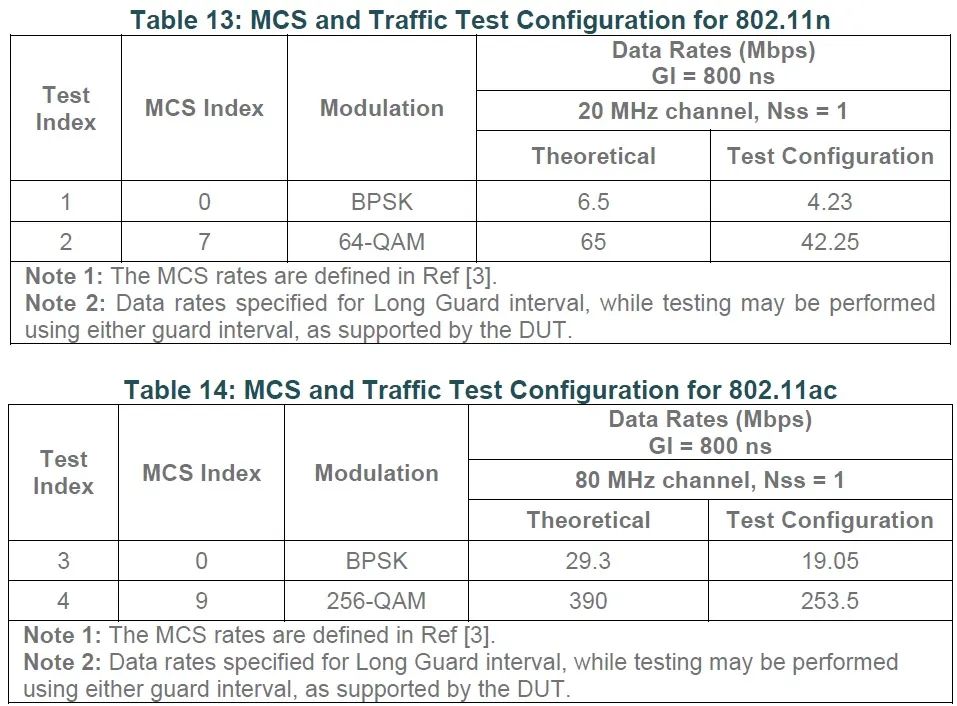

將STA配置為使用表13、表14、表15或表16中適用于表12中的測試配置的第一個測試索引的MCS速率
根據所設置的MCS,配置流量發送速率為表13、表14、表15或表16中的測試設置速率
允許STA與DUT關聯
將衰減器設置為0dB
從STA到DUT發流20秒
記錄Packet Error Rate (PER)
將衰減器增加1 dB，重復步驟6-8，直到PER大于10%。將最終衰減值記錄為接收機(DUT)的近似靈敏度
將轉臺旋轉角度增加45度。重復步驟5到8，直到DUT旋轉360度。計算接收機(DUT)的平均靈敏度
對于適用于表12中的每個測試配置，遍歷表13、表14、表15或表16中的每個測試索引，重復步驟1到步驟9
對DUT支持的表12中的每個測試配置重復步驟1到步驟10

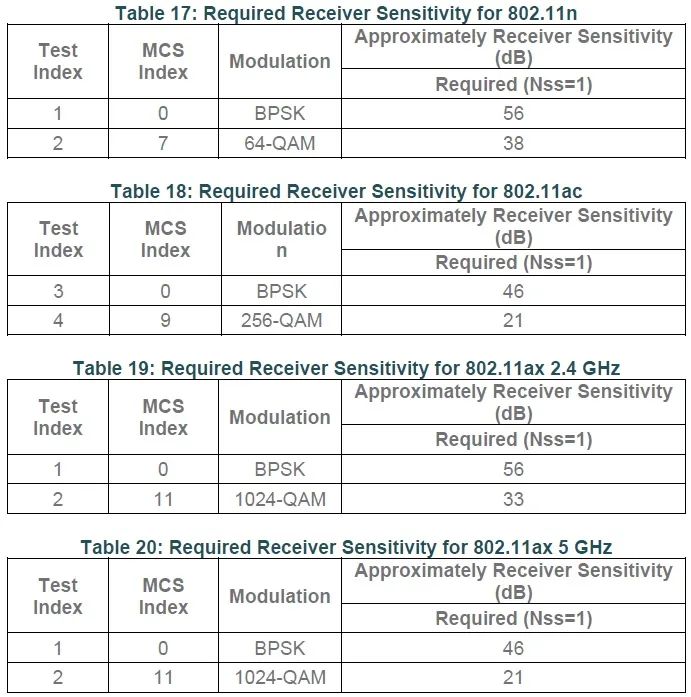

測試360角度得到平均靈敏度值需要根下面表格17，18 中要求的值比較。結果大于等于表格中要求的各個MCS要求的靈敏度值，即為通過，否則為失敗。
→Octobox TR398 測試套運行Case6.1.1，操作簡單方便，一鍵式運行，腳本將測試配置自動部署到測試床上。測試者需要：
1. 按照DUT預置要求將DUT(通常是AP)提前設置好

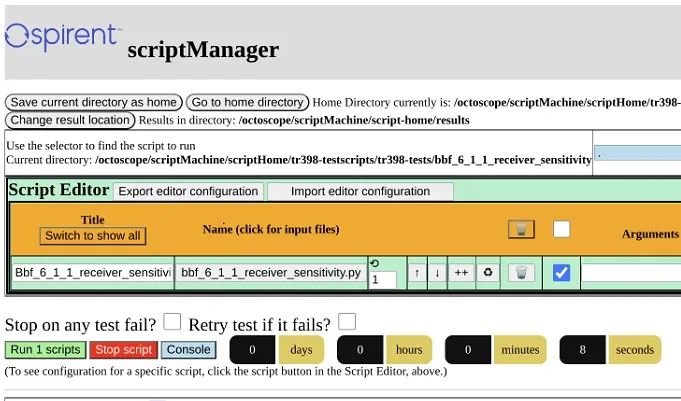

2.在→Octobox TR398軟件界面ScriptManager上配置DUT的SSID,加密方式以及密碼等參數，然后點擊Run按鈕，即可開始測試
測試通道是使用衰減器來實現距離的拉遠和拉近，衰減器支持與被測設備的空間流數量相同的獨立通道數量。
待測物
工作站
衰減器
本文詳細介紹了TR398 接收靈敏度測試用例，預置條件，測試原理和方法步驟，以及→Octobox TR398 自動化工具如何運行。
