除了傳統示波器的優秀功能之外，WaveSurfer3000 還提供了一系列的多儀器集成能力，包括儀器內置的函數波形發生器，串行數據觸發和解碼的協議分析儀，16 通道混合信號測試的邏輯分析儀等。

串行數據觸發解碼

協議分析儀

  調試串行數據總線從來都是耗時又耗力的工作。WaveSurfer3000提供了串行數 據觸發和解碼工具幫助工程師最大限度得節省時間成本。

創新的“色塊”覆蓋式 解碼協議解碼的結果直接覆蓋在波形本身上，并且用不用的顏色標識不同的碼段，用戶可以選擇以二進制、十六進制或十進制方式顯示解碼結果。即使在深存儲深度下也能夠迅速準確解碼，并且在縮放波形中也能夠進行解碼，逐幀分析總線數據。

  強大的串行數據觸發能力串行數據觸發功能能夠快速隔離總線事件，而不需要為了獲取正確的總線信息在總線上設置手動的觸發選項。觸發條件可以輸入二進制或十六進制的格式，其中條件觸發功能甚至可以觸發總線上一系列不同的事件。

  解碼信息列表和搜索為了進一步簡化解碼過程，所有解碼后的信息都用列表在柵格下方進行顯示，在列表中選擇不同的解碼幀就可以在波形中對該幀進行定位和 放大，內置的波形搜索功能可以找到特定的解碼值。

16通道數字通道的混合信號分析能力

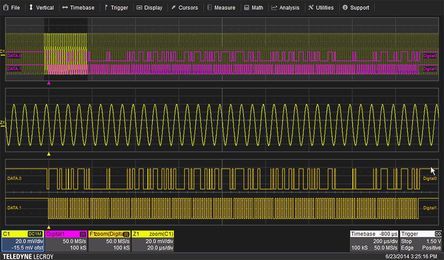

  16條集成在示波器中的數字通道可以同時顯示、測量、和分析模擬和數字信號，這種混合信號分析能力在快速調試嵌入式系統中非常有用。

擴展的觸發能力

  靈活的模擬和數字交叉碼型觸發，快速隔離嵌入式系統設計的核心問題。在20 條模擬+ 數字通道上交叉觸發，甚至可以在Arm模擬通道狀態后觸發數字通道。

高級數字調試工具

  使用WaveScan 強大的并行碼型搜索能力，多條數字線的并行碼型可以一次性被分析和隔離出來。搜索的結果以列表方式呈現，并帶有事件的時間標簽信息，支持快速查找和定位碼型事件。可以使用一系列的時 間參數對數字總線特征進行測量和分析。強大的趨勢圖、統計和直方圖功能提供了對于異常信號快速的分析能力。使用事件活動指示器能夠同時查看所有數字線的狀態。

內置的函數波形信號發生器

  內置在示波器中的信號源 提供 25MHz、125 MS/s采樣率的波形生成能力。信號源的控制界面完全集成在示波器的界面當中，并且有獨立的對話框交互界面。集成的信號源可以方便快速地生成正弦、方波、脈沖、斜率、三角、噪聲和DC波形。

  熟悉信號發生器操作的用戶可以即時學會操作。生成的激勵信號可以即時輸入示波器中探查響應狀態。
