力科LabMaster 10Zi-A 示波器-云帆興燁
型號：示波器

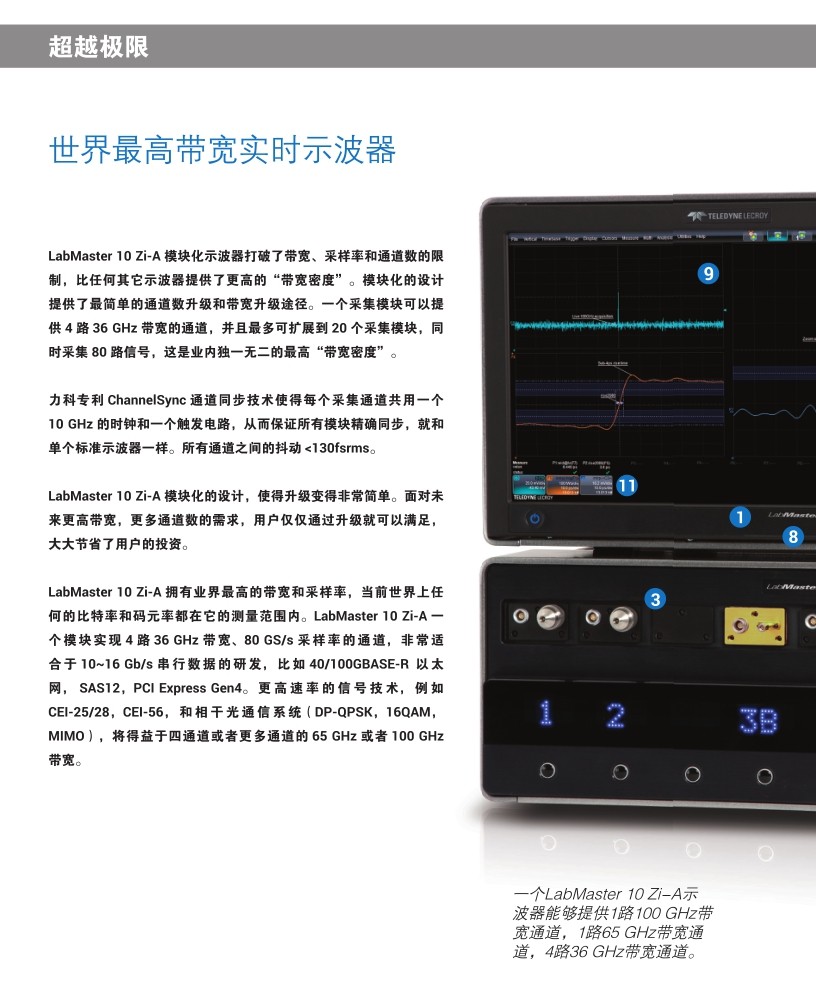

LabMaster 10Zi示波器是世界上最高帶寬的實時示波器——100GHz帶寬和240GS s采樣率。 LabMaster 10Zi打破了通道障礙和提供了更多的寬帶密度。模塊化設計使其獲得更高的帶寬和更高帶寬通道的數量。再
◆ 超級高帶寬性能
-20GHz-100GHz帶寬
-在36GHz帶寬下高達80個通道運行
-高達160GS/s采樣率
-高達1024 Mpts/Ch存儲深度
-50fsmb采樣時鐘
-通道間抖動130fsrms
◆ LabMaster 10Zi模塊化示波器系統重新定義了示波器性能
-多個通道同時工作在最高帶寬
-40個通道同時工作在65,60 or 50 GHz
-80個通道同時工作在36.30,or 25GHz
◆帶寬和通道數可以靈活升級
◆ 可以精準同步多個采集模塊(通道間的抖動為130fsms)
◆ 服務器級別的CPU(有效時鐘33.6GHz,高達192GB內存)
◆ 超級高穩定的時鐘(50fsrmb)
◆ 4.9 ps(20-80%)上升時間
◆ 14.1 Gb/s硬件串行觸發
在線咨詢
服務熱線
0755-83248861
分享至
產品描述

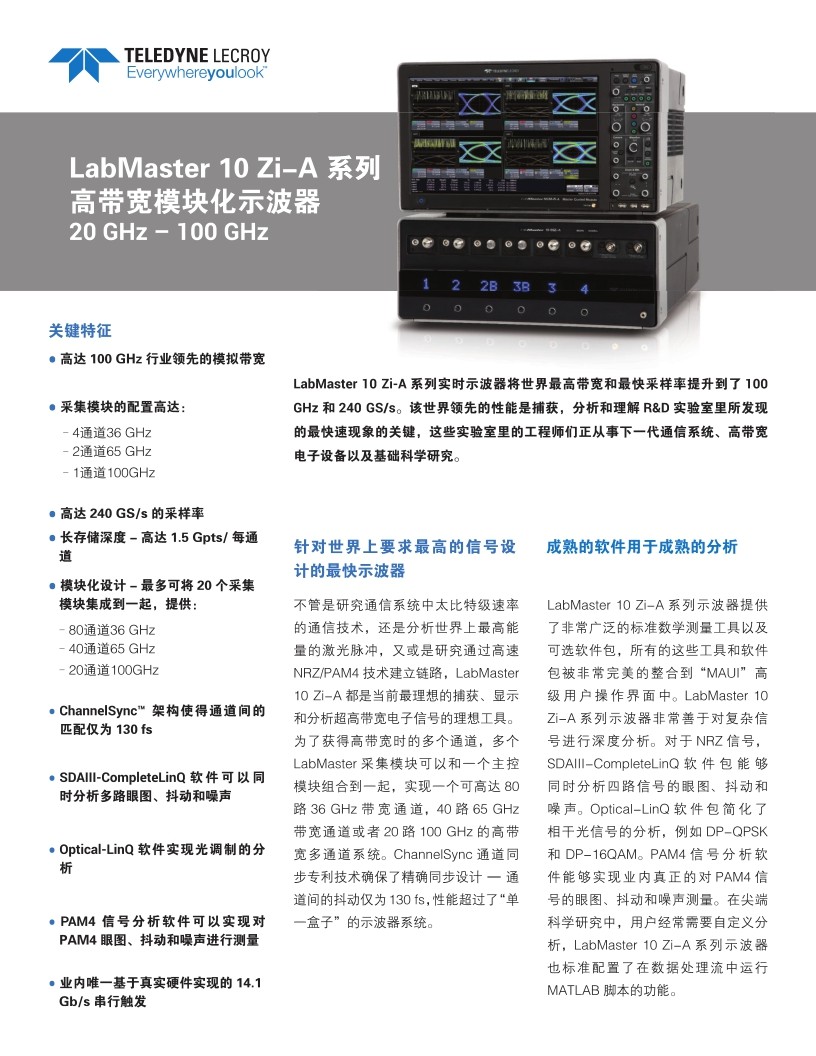

LabMaster 10 Zi-A系列示波器比
| 產品 | 帶寬 | 通道數 | 最大存儲器深度 | 采樣率 |
|---|---|---|---|---|
LabMaster 10 Zi-A 20 GHz 系統 模塊化示波器 | 20 GHz | 高達 80 @ 20 GHz | 512 Mpts/Ch | 80 GS/s |
LabMaster 10 Zi-A 25 GHz 系統 模塊化示波器 | 25 GHz | 高達 80 @ 25 GHz | 512 Mpts/Ch | 80 GS/s |
LabMaster 10 Zi-A 30 GHz 系統 模塊化示波器 | 30 GHz | 高達 80 @ 30 GHz | 512 Mpts/Ch | 80 GS/s |
LabMaster 10 Zi-A 36 GHz 系統 模塊化示波器 | 36 GHz | 高達 80 @ 36 GHz | 512 Mpts/Ch | 80 GS/s |
主要技術指標 | |
輸入通道 | 4到80 |
帶寬 | 20 - 65 GHz |
分辨率 | 8 bit |
最大采樣率 | 160 GS/s 采樣率 |
最大內存 | 512 Mpts |
內存 | 20 Mpts – 512天內 Mpts |
極致的高帶寬性能
?高達100 GHz
?多達 80 個通道 @ 36 GHz
?高達 160 GS/s
?高達 512 Mpts/通道
?50 fs rms 采樣時鐘（固有）抖動
?所有通道之間的抖動<130 fs rms
LabMaster 10 Zi 模塊化系統重新定義了示波器的性能和功能。
?在最高帶寬可進行多通道操作
◆40 個通道 @ 65、60 或 50 GHz
◆80 個通道 @ 36、30 或 25 GHz帶寬和通道升級靈活性
?ChannelSync 用于所有采集模塊的精確同步
?所有通道之間<130 fs rms 抖動
?服務器級 CPU，帶 32 GB RAM 標準
?超高穩定性采樣時鐘，抖動<50 fs rms
?4.9 ps (20-80%) 上升時間
?14.1 Gb/s 硬件串行觸發
